比亚迪电池包的BMS维修主要体现在采集器的维修
采集器简介
- 功能作用3：比亚迪电池信息采集器（BIC）负责电池电压采样、温度采样、电池均衡、采样线异常检测等功能，并通过 CAN 总线将采样信息传输给电池管理控制器，以实现对电池组各单体电池均衡性的调整。

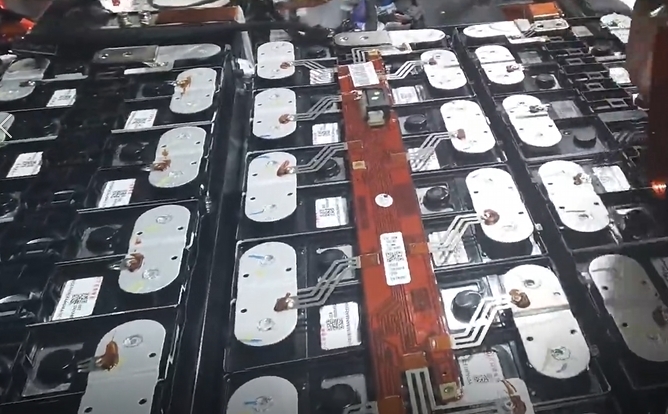

- 构造特点2：以比亚迪汉 EV 为例，其 BMS 采集板有两种规格，尺寸和采样点数量不同，但核心电路基本相同。大尺寸采集板约为 195mm×60mm×15mm，PCB 厚度 1.6mm，无传统电压采样连接器，通过金属片作为电压采样线，PCBA 经过三防漆处理，AFE 区域有点胶处理，防止湿热凝露对电路的影响。
故障表现及影响
- 故障表现1：车辆可能会显示 “请检查动力系统” 等警告信息，同时出现无法切换至纯电动模式、制动时能量回收功能失效、无法正常充电等情况。
- 对电池系统的影响4：采集器故障会导致电池管理系统无法准确获取电池的电压、温度等信息，进而影响对电池状态的判断和管理，可能使电池组各单体电池的均衡性受到破坏，长期运行会加速电池老化，降低电池性能和寿命。
故障诊断方法

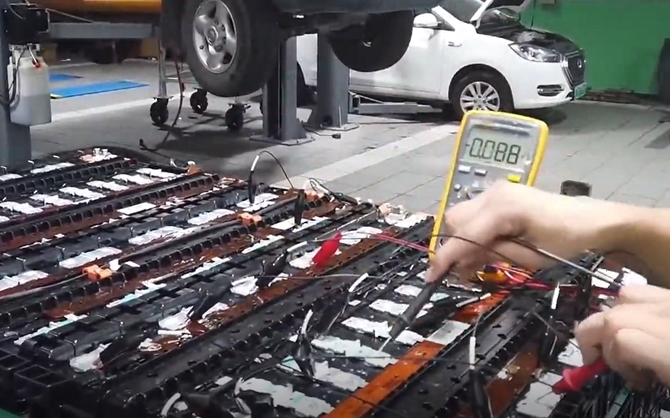

- 使用专业检测设备1：如 ED – 400 等设备对整车进行系统性能测试，查看电池单元相关数据，确定是否存在异常。例如检测到某一电池单元的电压、温度等参数显示异常，可初步判断该单元采集器可能有问题。
- 采集器位置互换法1：在不确定具体是哪个采集器故障时，可以将怀疑有故障的采集器与其他正常工作的采集器位置进行互换。如将显示异常的 5 号电池组采集器与 3 号电池组采集器对换，若故障依旧存在，则说明故障可能不在采集器硬件本身，需进一步排查其他部件；若故障跟随采集器位置转移，则可确定原采集器存在问题。
维修与更换步骤
- 安全准备1：维修前需先断开车辆电源，并拔出位于电池箱右上角前面的橙色维修开关销，以确保维修人员的安全。

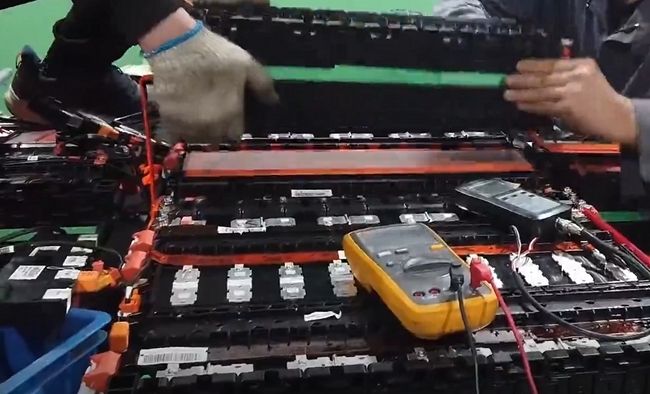

- 拆卸相关部件1：根据车辆型号和电池箱位置，可能需要掀开车辆行李箱内的电池箱盖板，拆下坐垫、后靠背，分断气囊监测插头以及中控板插头等，最后拆除电池护板，以暴露采集器所在位置。

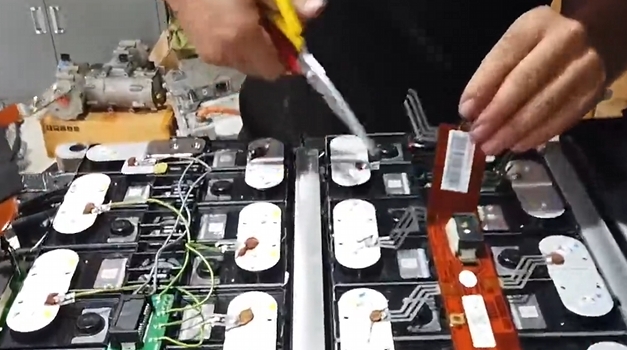

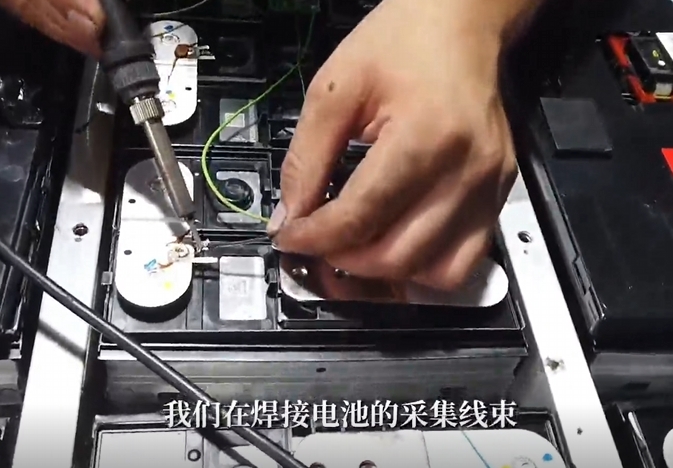

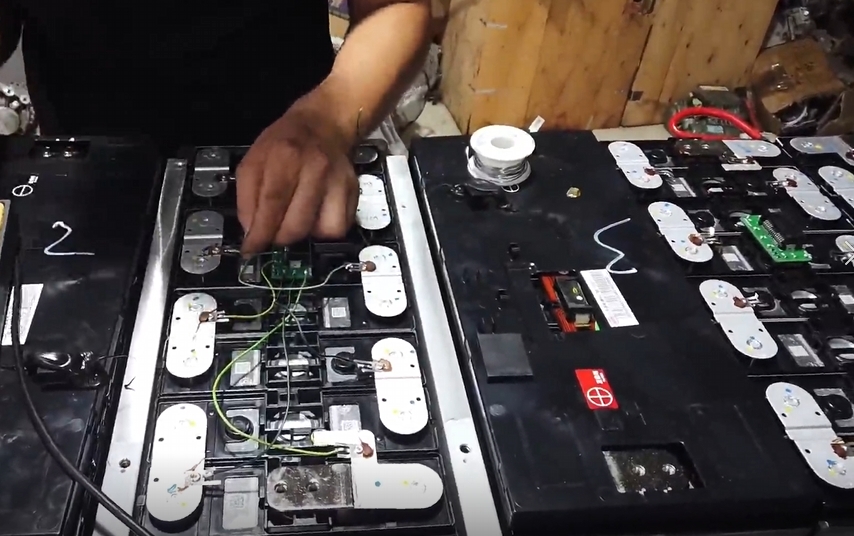

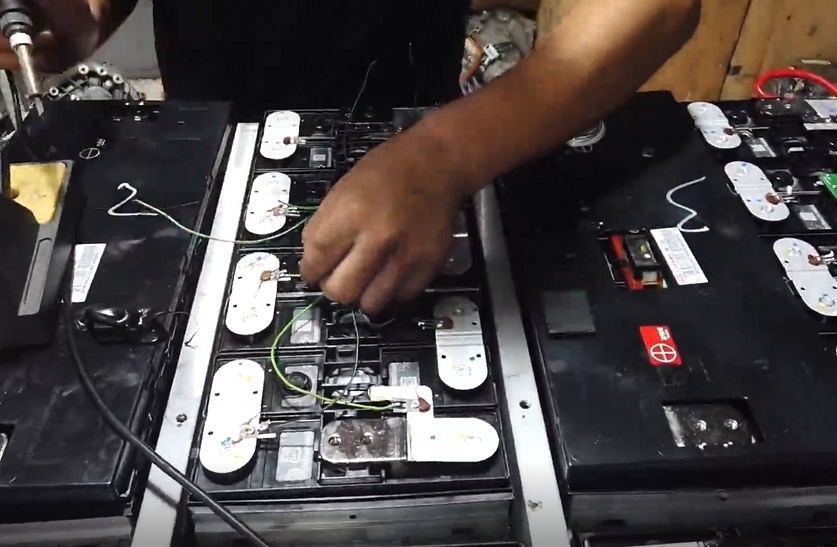

- 更换采集器：找到故障采集器后，小心拆除其连接线路和固定装置，将新的采集器安装在相同位置，并确保连接牢固。采集器一般通过插件或螺丝等方式固定，注意在拆卸和安装过程中不要损坏周围的线路和其他部件。
- 安装测试：安装完成后，按照相反顺序装回所有拆卸的部件，重新插入维修开关销，接通车辆电源，使用专业检测设备再次进行系统测试，查看采集器是否正常工作，电池数据是否恢复正常，确认故障是否排除。
